中商情報網訊:EDA即電子設計自動化技術,是芯片設計環節中不可或缺的關鍵工具,是半導體/集成電路產業乃至全球數字經濟的基石。
一、產業鏈

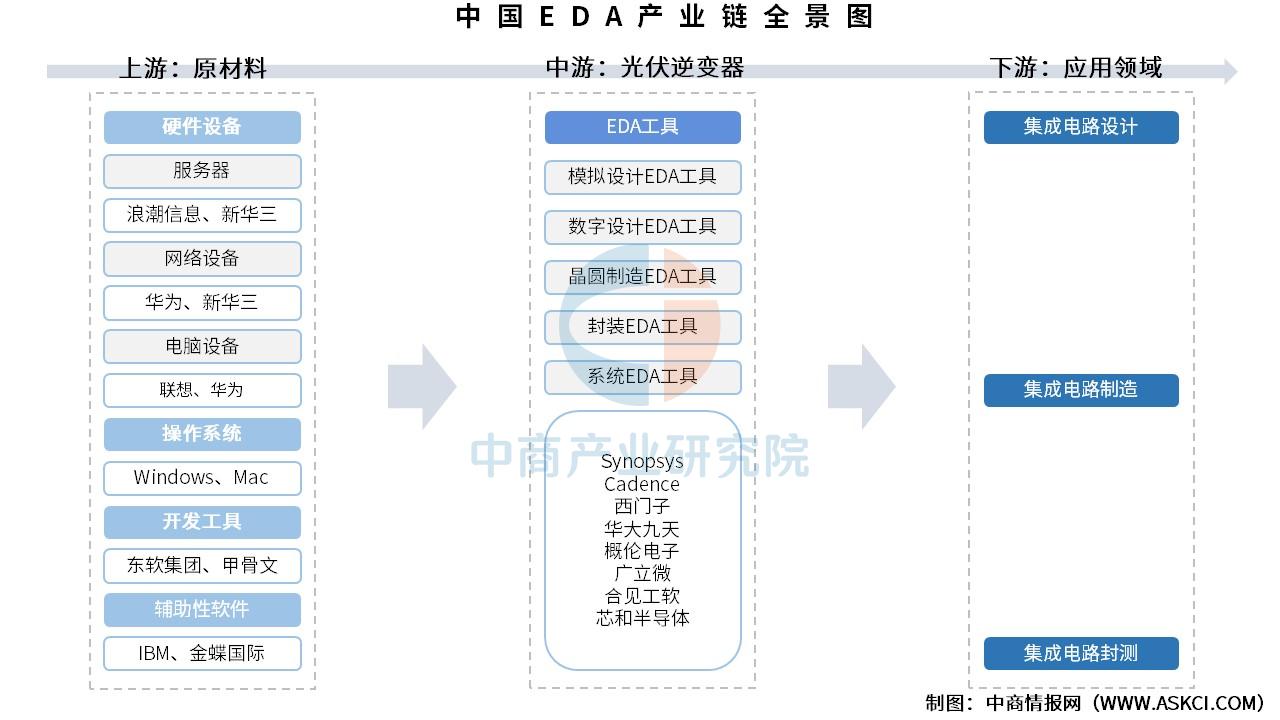

EDA產業鏈上游為設備與系統,其中硬件設備主要包括服務器、網絡設備、電腦設備。系統主要為操作系統、開發工具、輔助性軟件。中游為EDA工具,主要包括模擬設計類工具、數字設計類工具、晶圓制造類工具、封裝類工具、系統類工具。下游應用領域?yàn)榧呻娐吩O(shè)計、集成電路制造、集成電路封測。
資料來源:中商產業研究院整理

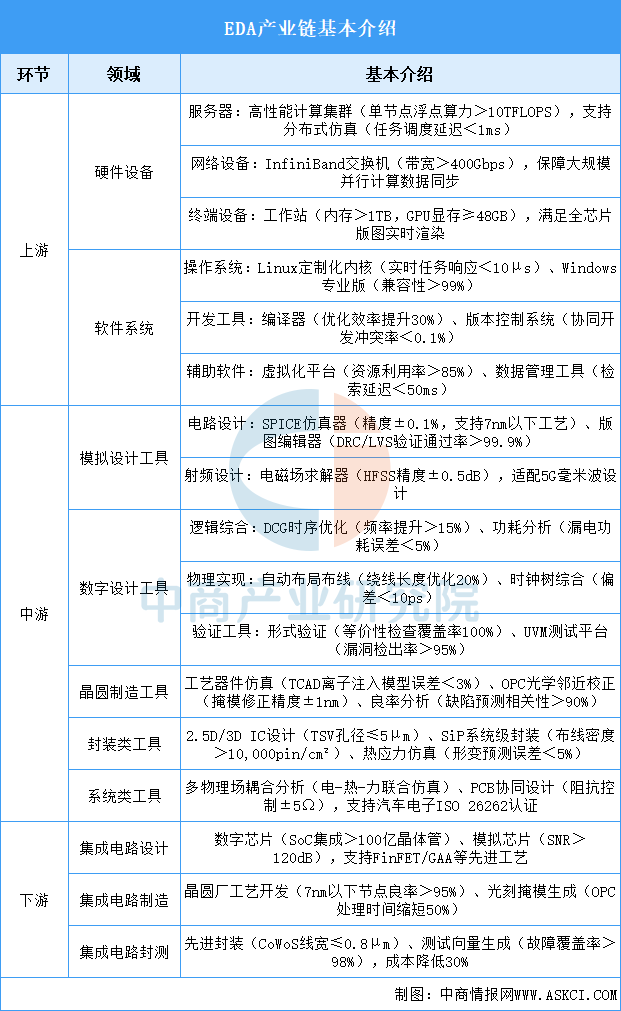

EDA產業鏈以上游高性能硬件集群(算力>10TFLOPS/節點)與定制化軟件系統(Linux內核實時響應<10μs)為基座,中游全流程工具鏈覆蓋模擬設計(SPICE仿真精度±0.1%)、數字實現(時序優化頻率↑15%)、制造良率(缺陷預測>90%)及先進封裝(TSV孔徑≤5μm),強力支撐下游集成電路從設計(百億級晶體管集成)到制造(7nm良率>95%)、封測(CoWoS成本↓30%)全環節;未來發展聚焦AI驅動設計(自動布局效率提升50倍)、云原生架構(分布式仿真提速100x)、多物理場融合(電熱力耦合誤差<3%),亟需突破國產替代(14nm以下工具自主率>80%)、異構集成(3DIC熱管理精度±1℃)及安全性(IP防篡改認證)三大瓶頸,以應對3nm以下工藝與Chiplet技術爆發需求。
資料來源:中商產業研究院整理
